Employee learning 员工进建当前地位: 首页> 新闻动态> 员工进建
- 硅烷偶联剂种类那么多、用处那么广、而很快我们这里包罗万象
- 颁布功夫： 2018-07-22 点击次数：7027
-
硅烷偶联剂别名硅烷处置剂、底涂剂 ，是一种在无机资料和高分子资料的复合系统中, 能通过物理和/或化学作用把二者结合,亦或能通过物理和/或化学反映, 使二者的亲和性得到改善, 从而提高复合伙料综合机能的一种物质。硅烷偶联剂是一种拥有特殊结构的有机硅化合物。在它的分子中, 同时拥有能与无机资料( 如玻璃、水泥、金属等) 结合的反映性基团和与有机资料( 如合成树脂等) 结合的反映性基团。因而, 通过硅烷偶联剂可使两种机能差距很大的资料界面偶联起来, 以提高复合伙料的机能和增长粘接强度, 从而获得机能优异、靠得住的新型复合伙料。
硅烷偶联剂的结构及其作用机理
1、结构特点
硅烷偶联剂分子中含有两种分歧的反映性基团 ，其通式为RSiX3 ， X暗示水解性官能基 ，它可与甲氧基、乙氧基、溶纤剂以及无机资料(玻璃、金属、SiO2)等发生偶联反映;R代表与聚合物分子有亲和力或反映能力的活性官能团 ，如乙烯基、乙氧基、氨基、环氧基、甲基丙烯酰氧基、巯基等 ，可与无机资料、各类合成树脂、橡胶发生偶联反映。
2、偶联机理
硅烷偶联剂在提高复合伙料机能方面拥有显著的成效。但迄今为止 ，还没有一种理论能诠释所有的事实。常用的理论有化学键理论、表表浸润理论、变形层理论、拘谨层理论、还有就是布鲁特曼提出的阳离子型硅烷偶联剂的作用机理 ，以及自由基型硅烷偶联剂的作用机理。
化学键理论
两种分歧性质资料界面间的偶联机理 ，早在20世纪60年代 ，即钻研了玻璃纤维加强塑料的机理 ，而此刻人们进一步通过新型分析仪器为伎俩 ，钻研分解了资料界面状态 ，对吸附反映状态等过程有了进一步的相识 ，从而提出了化学键合理论和物理吸附等的诠释 ，其中化学键合模型被以为是比力成功的诠释。该理论以为, 硅烷偶联剂含有反映性基团, 它的一端能与无机资料表表的羟基或金属表表的氧化物天生共价键或形成氢键, 另一端与有机资料形成氢键或天生共价键; 从而将无机资料和有机资料的界面有机地衔接起来, 提高复合伙料的各项机能。
表表浸润理论
硅烷偶联剂的表表能较低, 润湿能力较高,能均匀地散布在被处置表表, 从而提高异种资料间的相容性和分散性。硅烷偶联剂的作用在于改善了有机资料对加强资料的润湿能力。现实上, 硅烷偶联剂在分歧资料界面的偶联过程是一个复杂的液固表表物理化学过程。首先, 硅烷偶联剂的粘度及表表张力低、润湿能力较高, 对玻璃、陶瓷及金属表表的接触角很幼,可在其表表迅速铺发展, 使无机资料表表被硅烷偶联剂湿润; 其次, 一旦硅烷偶联剂在其表表铺发展, 资料表表被浸润, 硅烷偶剂分子上的两种基团便别离向极性相近的表表扩散 ，由于大气中的资料表表总吸附着薄薄的水层 ，一端的烷氧基便水解天生硅羟基 ，取向于无机资料表表 ，同时与资料表表的羟基发生水解缩聚反映 ；有机基团则取向于有机资料表表 ，在交联固化中 ，两者发生化学反映 ，从而实现异种资料间的偶联过程。
状态理论
无机资料上的硅烷处置剂会以某种方式扭转邻近有机聚合物的状态 ，从而改进粘接成效�？杀湫尾憷砺垡晕� ，可产生一个挠性树脂层以缓和界面应力 ；而约束层理论以为 ，硅烷可将聚合物结构“紧束”在相间区域中。
硅烷偶联剂的选择准则
有机硅烷偶联剂的选择通常凭借对有机硅烷偶联剂侧试数据进行经脸总结 ，正确.地预测有机硅烷偶联剂是极度难题的。使用有机硅烷偶联剂后增大的键强度是一系列复杂成分的综合 ，如浸润、表表能、天堑层的吸附、极性吸附 ，酸碱相互作用等。
预选有机硅烷偶联剂可遵循以下规津:不鼓和聚醋可选用乙烯纂、环氧基及甲基丙烯陈氧基型有机硅烷偶联剂;环氧树脂宜选用环氧基或氨基型有机硅烷偶联剂;酚醛树脂宜选用氨基或服基型有机硅烷偶联剂 ；烯烃聚合物宜选用乙烯基型右机硅烷偶联剂;硫磺硫化的橡胶宜选用疏基型有机硅烷偶联剂等。
使用步骤
硅烷偶联剂的使用步骤重要有表表预处置法和直接参与法 ，前者是用稀释的偶联剂处置填料表表 ，后者是在树脂和填料预混时 ，参与偶联剂原液。硅烷偶联剂配成溶液 ，有利于硅烷偶联剂在资料表表的分散 ，溶剂是水和醇配造成的溶液 ，溶液通常为硅烷（20%） ，醇（72%） ，水（8%） ，醇通常为乙醇（对乙氧基硅烷）、甲醇（对甲氧基硅烷）及异丙醇（对不易溶于乙醇、甲醇的硅烷） ；因硅烷水解速杜纂PH值有关 ，中性最慢 ，偏酸、偏碱都较快 ，因而通常需调节溶液的PH值、除氨基硅烷表 ，其他硅烷可参与少量醋酸 ，调节PH值至4-5 ，氨基硅烷因具碱性 ，不用调节。因硅烷水解后 ，不能久存 ，最好现配现用 ，合适在一幼时用完。以下是一些具体利用步骤（1）、预处置填料法（2）、硅烷偶联剂水溶液（玻纤表表处置剂）：玻纤表表处置剂常含有：成膜剂、抗静电剂、表表活性剂、偶联剂、水。（3）、底面法：将5%-20%的硅烷偶联剂的溶液 ，通过涂、刷、喷 ，浸渍处置基材表表 ，取出室温晾干24幼时 ，最好在120℃下烘烤15分钟。（4）、直接参与法：硅烷亦可直接参与“填料/树脂”的混合物中 ，在树脂及填料混应时 ，硅烷可直接喷洒在混猜中。
硅烷偶联剂的种类及作用

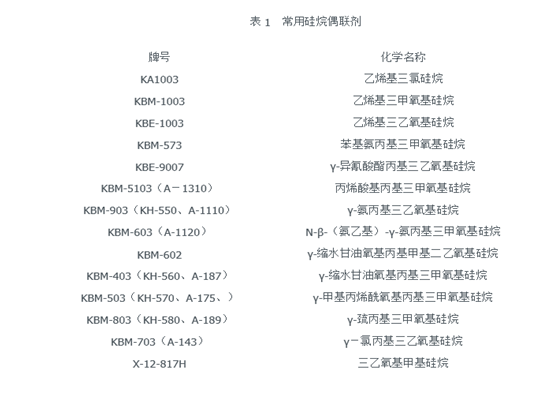

自硅烷偶联剂问世以来 ，氨基硅烷和改性氨基硅烷的种类较多 ，利用也比力成熟 ，并且有新的发展。而过氧化、叠氮硅烷没多大的现实用处。近年来新开发的硅烷重要有环氧硅烷、含异氰酸酯基的硅烷、螯合型硅烷、含氟硅烷、乙烯基硅烷、叠氮化物、酸酐基和长链烷基硅烷等。以下两图就是常用硅烷偶联剂的种类 ，代表性硅烷结构式、典型用处。
硅烷偶联剂的利用
硅烷偶联剂的利用极度宽泛,重要有以下几方面。(1)用作表表处置剂,以改善室温固化硅橡胶与金属的粘合机能;(2)用于无机填料填充塑料时,能够改善其分散性和粘合性;(3)用作增粘剂,在水电站工程中提高水泥与环氧树脂的粘合性;(4)用作密封剂,拥有耐水、耐高温、耐气象等机能,用于氟橡胶与金属的粘合密封;(5)用作单组分硅橡胶的交联剂;(6)用作难粘资料聚烯烃(如ＰＥ,ＰＰ)和特种橡胶(如硅橡胶、ＥＰＲ、ＣＲ、氟橡胶)的粘合推进剂。
目前 ，硅烷在涂猜中的利用重要集中在三方面：用于底涂层加强底材与涂层间的粘合性：用于改善颜料或填料在溶剂性涂料或水性涂猜中的分散性 ；用于涂料树脂的改性 ，以造成新的职能涂料。硅烷用作推进附着力的增长剂 ，使涂料结合在各类分歧底材表表上 ，这样的结合不仅削减在湿环境中的侵蚀和漆膜的剥落 ，并且能提高耐擦伤性和耐环境性。硅烷宽泛用于丙烯酸酯树脂、环氧树脂和聚氨酯涂猜中 ，在溶剂性、高固体和水性涂猜中均有成果 ，既可作底漆使用 ，也可作掺和助剂使用。硅烷在涂猜中还可起颜料分散剂和粘接剂的作用 ，它们可牢固地结合在各类无机颜料和填料上。硅烷一旦附着到填料的表表上 ，它们就能降低涂料的粘度 ，改善填料的分散性 ，从而提高遮蔽力和提高涂层的耐久性和刷洗性。
- 上一篇：关于进一步扩大幼型微利企业所得税优惠政策领域的通知
下一篇：甲基乙烯基三氟丙基硅橡胶（氟硅橡胶） - 返回新闻列表
