Employee learning 员工进建当前地位: 首页> 新闻动态> 员工进建
- 改性白炭黑国内表钻研近况和发展趋向
- 颁布功夫： 2018-09-30 点击次数：7244
-
硅橡胶由于拥有优异的耐凹凸温机能、耐候性以及良好的生理相容性等而得到宽泛的利用 ，但是由于硅橡胶强度比力低 ，未经补强的硅橡胶险些没有实用价值(强度约莫0.4MPa) ，因而在使用时必须增长相宜的补强剂 。气相法白炭黑则是硅橡胶最梦想的补强剂 ，它能够提高硅橡胶的力学机能、热学机能等 。气相法白炭黑通常是由氯硅烷在氢氧火焰中高温水解缩聚而得到的一种无定型二氧化硅产品 ，它拥有纯度高、比表表积大、粒径幼、表表活性高档特点 ，常用于橡胶、塑料、涂料、油墨、电子、食品、医药等领域 ，起到补强、增稠、触变、防结块、提高流动性等职能 。但是 ，由于气相法白炭黑造备工艺的特殊性导致其表表存在大量活性羟基以及吸附氯化氢气体而呈酸性 ，从而使气相法白炭黑阐发出较强的极性 ，使其与有机物的相容性较差 ，不能在其中很好地分散 ，不能充分阐扬其职能作用 。因而在现实利用中 ，通常要对气相法白炭黑进行表表改性 ，利用有机化合物与气相法白炭黑表表硅羟基进行反映 ，以解除或削减表表羟基的量 ，降低其表表极性 ，使气相法白炭黑由亲水性变为疏水性 ，从而提高它与有机物的相容性 ，最终提高制品的综合机能 。
白炭黑的表表改性钻研起步于20世纪60～70年代 ，钻研工作的重点蕴含改性的步骤、改性工艺、改性剂的选择等方面 ，其中 ，德国、日本、美国有大量专利颁发 。目前把握改性白炭黑的先进技术 ，并实现规�；ひ党霾廊患性谑澜缟仙偈畈� ，如德国的Degus—sa公司、美国的Cabot、Grace公司等 。以下为对白炭黑表表改性成效影响的几种成分 。
（1）表表改性处置步骤及工艺
处置工艺可分为干法和湿法 。
干法改性对出产设备的要求较高 ，目前使用的主流高温环境设备有：固体反映器、管式炉和流化床等 。干法是将干燥的白炭黑与有机物的蒸气接触并反映 ，通过选择分歧表表积的气相法白炭黑 ，选择分歧结构的表表改性剂 ，选取干法陆续化工艺对其进行表表改性 。在流化床反映塔内 ，气相法白炭黑陆续计量进入反映塔 ，表表改性剂经汽化后 ，也陆续计量进入反映塔 ，二者在里面接触反映 ，而后脱出副产品及未反映的表表改性剂 ，得到表表改性气相法白炭黑 。干法改性的利益是方便与白炭黑的出产设备衔接 ，易于大规模出产 ，并且工艺流程单一 ，后续工序少 ，能够在短功夫内对大量的粉体实现改性 。并且合用于各类表表改性 ，工艺参数少 。该法的弊端是改性剂亏损量需要大 ，对设备的要求较高 ，导致出产成本高 。
湿法是将白炭黑与改性剂一路加热使改性剂沸腾回流 。湿法改性工艺是指将配置好的表表改性剂及助剂增长进肯定固液比或者固含量的料浆中 ，在肯定的温度前提下搅拌肯定的功夫 ，从而对粉体进行表表改性的工艺 。
白炭黑的湿法改性重要有两种：
一种是将干燥的白炭黑粉体、改性剂、以及一种或几种有机溶剂充分混合之后一路加热煮沸 ，选取回流反映 ，之后再进行分离和干燥 。这种步骤的重要特点是工艺流程单一 ，改性质量高 ，改性剂亏损量少 。弊端是该产品的后期处置过程复杂 ，并且有机溶剂会产生环境传染 ，对有机溶剂的后处置比力复杂 ，工业出产不易实现规�；� 。
另一种是将醇类溶剂和改性剂参与白炭黑浆猜中 ，其中白炭黑浆料能够使用干燥的白炭黑粉体加水配造 ，也能够使用洗涤后的白炭黑滤饼加水配造 ，而后进行有机硅烷化反映：此表还能够直接将改性剂加到合成白炭黑的原猜中 ，就能够同步实现合成反映与改性；还能够在白炭黑沉淀实现之后将改性剂参与到其悬浊液中 。这种步骤的重要特点是工艺单一 ，并且辅助设备少 ，甚至能够对沉淀白炭黑的半制品进行改性 ，或者能够令造各与改性同步实现 ，能够大幅降低出产成本 。早期的处置步骤多选取湿法 ，但随着超渺小粒子硫化态技术的发展 ，用干法同样能够达到湿法的物料接触情况 ，并且干法处置装置能够直接连在气相法白炭黑出产装置的前后 ，既经济又实用 ，还可预防湿法中有机溶剂易造成传染的问题 。
另表 ，还能够选取压热法即将白炭黑与改性剂于高压反映釜中 ，在高温高压发生改性反映 。高温高压提供了一个特殊的反映环境 ，使粒子成长的环境均匀 ，粒度散布均匀、颗粒之间团圆较少 。
（2）表表常用改性剂种类
常用的改性剂根基能够分为以下五类：
1、卤化硅烷类

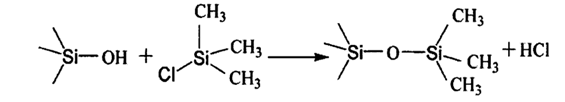

常用的有三甲基氯硅烷(C3H9CISi)、二甲基二氯硅烷(C2H6CI2Si) 。
2、硅烷偶联剂类
蕴含乙烯基三乙氧基硅烷(CH2=CH-Si(OC2H5)3)、六甲基乙基硅氮烷、三甲基甲氧基硅烷、三甲基乙氧基硅烷((CH3)3Si(OCH2CH3))等 。
3、硅氮烷类
六甲基二硅胺烷((CH3)3SiNHSi(CH3)3)等 。
4、硅氧烷类有机硅化合物
八甲基环四硅氮烷(D4)、八甲基环三硅氮烷(D3)、2、4一二甲基聚环硅氧烷(DMC)、
聚二甲基硅氧烷（PDMS）、六甲基二硅氧烷（MM）等 。
5、有机聚合物类
常用的有聚乙烯蜡、聚乙烯醇等 。

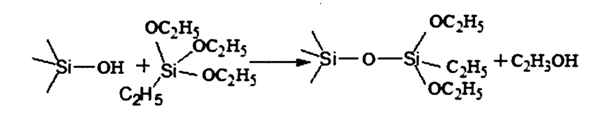

在上述几种改性剂中 ，硅烷偶联剂类改性剂是利用最普遍也是改性成效最好的改性剂种类 。白炭黑表表的硅羟基(Si-OH)能够与水解产品的羟基发生缩合反映 ，形成的共价键使硅烷偶联剂和白炭黑缜密结合 。同时在硫化过程中偶联剂的疏水基团与有机基体资猜中的活性基团反映形成化学键“桥梁”使得有机基体与无机粉体资料牢凝结合 。疏水基团R与有机基体间的反映能够分为以下几类：①与异氰酸酯发生缩合反映；②发生氢离子转移反映；③与鼓和聚合物发生反映；④与因机械力作用而天生的橡胶分子链自由基发生反映；⑤与橡胶分子链上的不鼓和双键发生加成反映 。
（3）改性剂中溶剂的种类和用量
分歧的表表改性剂在分歧的溶剂中溶化的水平分歧 ，溶化后所拥有的性质也分歧 ，而溶剂的极性强度分歧 ，也会影响表表改性剂在白炭黑粉体表表的吸附等过程 。这些溶剂固然只影响表表改性剂的物理吸附 ，并不影响表表改性剂在白炭黑表表的化学吸附 ，但表表改性剂在粉体表表的物理吸附对白炭黑的表表性质也有很大的影响 ，因而 ，选择合适的溶剂种类对于改性剂对白炭黑的改性过程很重要 。另表 ，当溶剂用量较少时 ，表表改性剂与白炭黑不能得到充分的润湿 ，故而会影响改性成效 ，而当溶剂用量较大时 ，在白炭黑经改性剂处置后必要进行烘干等处置法式 ，因而使产品的出产成本增长 。因而 ，选择合适的溶剂用量能有效的改善白炭黑的改性成效 。
- 上一篇：提高研发用度税前加计扣除 ，哪些行业受益
下一篇：社保的这些“期限”你相识吗？ - 返回新闻列表
